Цифровизация строительной отрасли постепенно становится стандартом работы. Одним из ключевых элементов этого процесса является использование BIM-моделей, которые позволяют объединить проектные данные, строительные процессы и управление проектом в единой цифровой среде. Команда Адепт активно развивает поддержку BIM-технологий, интегрируя работу с 3D-моделями непосредственно в инструменты управления строительством.
В этой статье расскажем, какие возможности уже реализованы и какие этапы развития BIM-функциональности запланированы в ближайшее время.
Текущие возможности BIM в Адепт

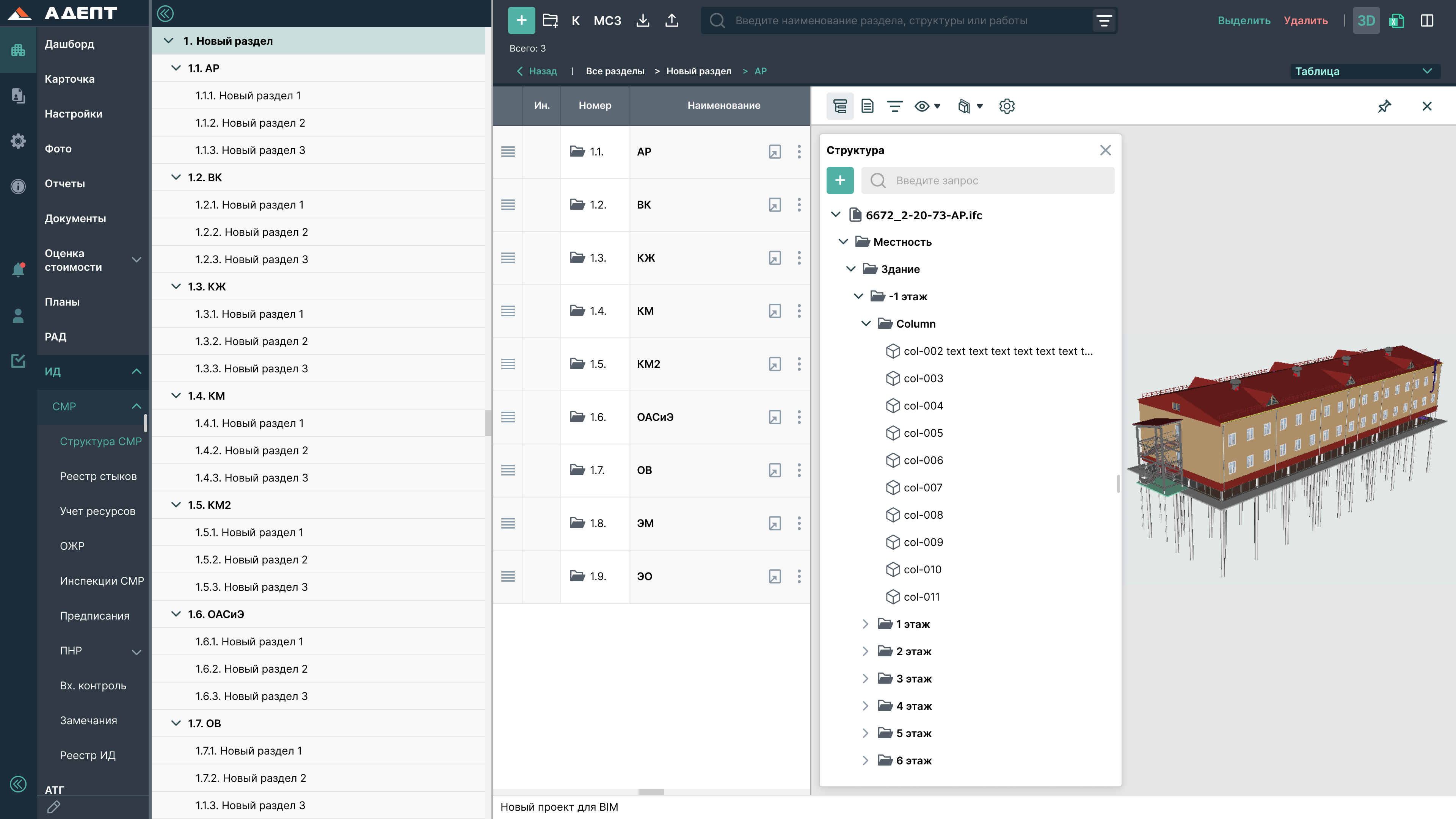

Сегодня в системе Адепт в веб-интерфейсе уже реализован просмотр 3D-моделей в формате IFC в функциональном блоке «Структура СМР».
Пользователи могут:
- загружать IFC-файлы в систему;
- просматривать 3D-модели из файлов прямо в браузере;
- масштабировать, вращать и перемещать модель;
- работать с несколькими файлами моделей.
Важной особенностью является привязка файлов 3D-моделей к разделам структуры СМР. Это позволяет организовать данные модели в соответствии со структурой строительных работ.
Кроме того, пользователям доступен просмотр консолидированной модели, которая формируется из всех загруженных в проект IFC-файлов. Это дает возможность видеть общий цифровой макет объекта строительства.
Расширенные инструменты работы с 3D-моделью
В ближайших обновлениях функциональность работы с моделью будет значительно расширена. Пользователям станут доступны инструменты, которые привычны для профессиональных BIM-систем:
Работа со структурой модели
- просмотр иерархической структуры конструктивных элементов;
Анализ элементов
- просмотр атрибутивного состава выбранного конструктивного элемента;
Работа с геометрией
- создание сечений и разрезов в различных плоскостях;
- визуальный анализ внутренних конструкций.
Поиск и фильтрация
- поиск и фильтрация конструктивов по заданным параметрам;
Фокусировка на нужных элементах
- скрытие выбранных конструктивов;
- скрытие невыбранных элементов (режим изоляции).
Эти инструменты позволят значительно упростить анализ модели и быстро находить необходимые элементы на сложных строительных объектах.
Связь 3D-модели со структурой СМР
Следующим важным этапом развития BIM-функциональности станет интеграция модели со строительными работами.
Планируется реализация следующих возможностей:
- привязка работ структуры СМР к конструктивным элементам 3D-модели;
- одновременное выделение работы и соответствующего элемента модели;
- передача атрибутов работы в свойства конструктивного элемента.
Дополнительно будет реализована возможность сохранения IFC-файла с новыми атрибутами, которые добавляются к конструктивам модели из работ структуры СМР. Это позволит использовать BIM модель, обогащенную датами, стоимостью и данными из исполнительной документации, в других информационных системах и оперативно принимать правильные управленческие решения на основе полученной информации.
BIM на мобильных устройствах
Еще одним важным направлением развития является поддержка BIM-моделей в мобильных приложениях Адепт для Android и iOS.
Функциональность мобильной версии будет максимально приближена к браузерной:
- загрузка IFC-моделей;
- просмотр и навигация по 3D-модели;
- использование инструментов анализа;
- привязка моделей и конструктивных элементов к разделам и работам;
- одновременное выделение работ и соответствующих элементов модели.
Это позволит специалистам работать с BIM-моделью непосредственно на строительной площадке, что значительно ускорит принятие решений и повысит точность контроля выполнения работ.
4D и 5D моделирование: интеграция с календарным планом
Следующий этап развития — интеграция 3D-модели с функциональном модулем «Календарный план», что позволит перейти к 4D и 5D моделированию строительства.
В рамках этого этапа планируется:
- загрузка IFC-модели в модуль календарного-сетевого планирования;
- привязка задач календарно-сетевого графика к конструктивным элементам модели (получение времени и стоимости выполнения элементов);
- одновременное выделение задач и соответствующих элементов на 3D-модели.
Одной из ключевых возможностей станет визуализация процесса строительства во времени. Пользователь сможет:
- наблюдать ход строительства с помощью линии времени;
- видеть фактическое выполнение работ на 3D-модели;
- сравнивать фактические сроки с плановыми;
- оперативно выявлять отставания и отклонения от графика.
BIM в версии Адепт для настольных устройств: полный цикл работы с моделью
Важно отметить, что работа с BIM-моделями уже давно реализована в десктопной версии программного обеспечения Адепт и позволяет выстраивать полный цифровой процесс управления строительным проектом — от модели до контроля выполнения работ.
На основе IFC-модели система может автоматически формировать ведомость объемов работ. Расчёт выполняется на основе физических объемов конструктивных элементов, которые содержатся в 3D-модели.
Для пользователя доступны следующие возможности функционала:
- Сформировать ведомость объемов работ на основе BIM-модели.
- Создать смету, используя полученные объемы.
- Автоматизированно добавить расценки из нормативных баз, при этом физические объемы работ автоматически подставляются в соответствующие позиции.
В результате формируется сметная стоимость строительства, напрямую связанная с данными BIM-модели.
Следующий этап — планирование строительства. На основе сформированных смет можно формировать календарно-сетевые графики, в которых:
- назначать сроки выполнения;
- определять логическую последовательность работ;
- контролировать прогресс выполнения работ.
Таким образом, создаётся связанная цифровая цепочка BIM-модели:
3D-модель → ведомость объемов → смета → календарный график.
После начала строительства пользователь может вносить фактическое выполнение работ, и система будет отображать прогресс строительства непосредственно на 3D-модели.
При этом визуально отображаются:
- выполненные работы,
- текущий прогресс строительства,
- отставание фактических дат выполнения от плановых дат,
Такой подход позволяет использовать BIM-модель не только как проектный инструмент, но и как интерактивный инструмент управления строительством, обеспечивая прозрачность процессов и более эффективный контроль реализации проекта.
Цифровая модель строительства как единая среда управления
Развитие BIM-функциональности в Адепт направлено на создание единой цифровой среды управления строительным проектом, где трехмерная физическая модель объекта, все виды строительном-монтажных работ, календарное планирование и фактический ход строительства будут неразрывно связаны между собой.
Это позволит участникам проекта быстрее анализировать информацию, эффективнее управлять строительством и принимать решения на основе актуальных данных.
