Объекты жилищно-гражданского строительства. Новый метод справочника на Капитальный ремонт в «Адепт: Проекте»

В Справочнике базовых цен на проектные работы в строительстве «Нормативы подготовки технической документации для капитального ремонта зданий и сооружений жилищно-гражданского назначения» (СБЦП 81-02-05-2001) существует особый метод расчета. Он касается  Таблицы №10 «Объекты теплоснабжения» и позволяет вычислить стоимость подготовки технической документации для промежуточных значений диаметров трубопровода. Рассмотрим, как рассчитать стоимость технической документации для капитального ремонта тепловой сети по Таблице №10 СБЦП 81-02-05-2001.

Расчет будет зависеть от заданного диаметра трубопровода.

В случае если диаметр трубопровода совпадает с табличными показателями, то никаких особенностей не возникает, расчет осуществляется обычным способом

(А + В * Х) * Количество * Ктек

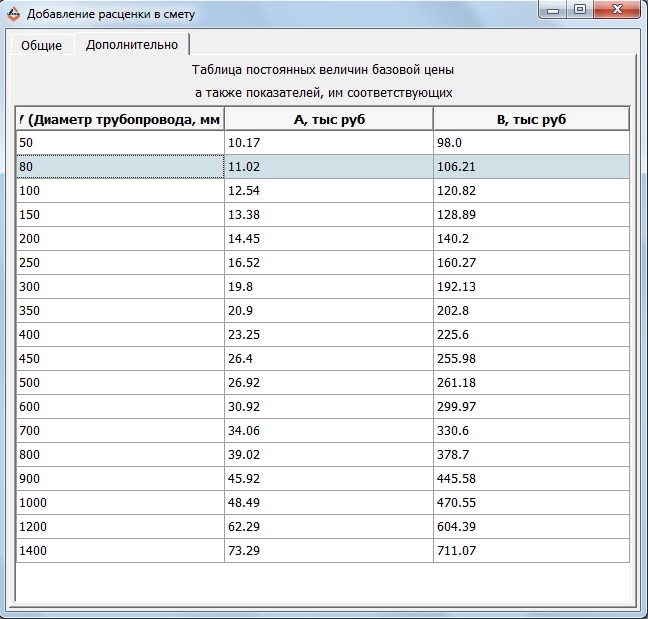

Во вкладке «Дополнительно» представлены все табличные показатели диаметра и соответствующие величины базовой цены.

При необходимости в смете начисляются Кусл. - суммарный коэффициент на усложняющие факторы и в Разделах ПД определяется понижающий коэффициент на объем работ по разделам технической документации (Коб.).

Примечание, в смете для расчета по справочнику СБЦП 81-02-05-2001 должна быть стадия «техническая документация».

Если диаметр трубопровода находится между табличными показателями, то расчет осуществляется методом интерполяции, но в расчете участвует стоимость технической документации тепловой сети (А + В * Х) со значением диаметра предыдущего табличного показателя и следующего.

 Например, рассчитаем стоимость подготовки технической документации для тепловой сети длиной 10 км в двухтрубном исчислении при бесканальной прокладке без дренажа диаметром трубопровода 70 мм.

Стоимость подготовки технической документации для данной тепловой сети длиной 10 км диаметром трубопровода 70 мм определяется по п.п. 1.1 и 1.2. Таблицы 10 «Объекты теплоснабжения» СБЦП 81-02-05-2001 со следующими параметрами:

Апред = 10.17, Впред = 98.0, Yпред = 50 мм (табличные показатели п. 1.1);

Аслед = 11.02, Вслед= 106.21, Yслед = 80 мм (табличные показатели п. 1.2);

Х = 10 км – длина сети;

Yзад = 70 мм – диаметр трубопровода;

Расчет стоимости определяется по формуле:

([{(Aслед + Bслед * X) - (Aпред + Bпред * X)} / (Yслед - Yпред)] * (Yзад - Yпред) + (Aпред + Bпред * X)) * Количество * Ктек = ([{(11.02 + 106.21 * 10) – (10.17 + 98 .0* 10)} / (80 - 50)] * (70 - 50) + (10.17 + 98.0 * 10)) * 1 * 3.64 = 3805.5108 тыс. руб., где

Ктек — коэффициент перехода в текущие цены на 4 квартал 2013 г. к уровню цен 01.01.2001 на проектные работы

В окне переноса расценки мы заносим наши показатели Х и Yзад, а также Ктек.

Таким образом, стоимость подготовки технической документации для капитального ремонта тепловой сети диаметром 70 мм и длиной 10 км  на 4 квартал 2013 г. составит 3805. 5108 тыс. руб.

Метод интерполяции также применяется в случае, если диаметр трубопровода меньше минимального значения и больше максимального.

Рассчитаем стоимость подготовки технической документации для тепловой сети длиной 10 км в двухтрубном исчислении при бесканальной прокладке без дренажа диаметром трубопровода 40 мм.

Стоимость подготовки технической документации для данной тепловой сети длиной 10 км диаметром трубопровода 40 мм определяется также по п.п. 1.1 и 1.2. Таблицы 10 «Объекты теплоснабжения» СБЦП 81-02-05-2001 со следующими параметрами:

А1 = 10.17, В1 = 98.0, Y1 = 50 мм (табличные показатели п. 1.1);

А2 = 11.02, В2= 106.21, Y2 = 80 мм (табличные показатели п. 1.2);

Х = 10 км – длина сети;

Yзад = 40 мм – диаметр трубопровода;

Расчет стоимости определяется по формуле:

{(A1 + B1 * X) – [(A2 + B2 * X) - (A1 + B1 * X)]/(Y2 - Y1) * (Y1 - Yзад) * 0.6} * Количество * Ктек = {(10.17 + 98.0 * 10) – [(11.02 + 106.21 * 10) - (10.17 + 98.0 * 10)] / (80 - 50) * (50 - 40) * 0.6 } * 1 * 3.64 = 3543.83120 тыс.руб.

В окне переноса расценки заносим те же параметры (Х, Yзад и Ктек), в результате получаем, что стоимость подготовки технической документации для капитального ремонта тепловой сети диаметром 40 мм и длиной 10 км  на 4 квартал 2013 г. составит 3543.8312 тыс. руб.

И последний вариант, если диаметр трубопровода больше максимального значения.

Рассчитаем стоимость подготовки технической документации для тепловой сети длиной 10 км в двухтрубном исчислении при бесканальной прокладке без дренажа диаметром трубопровода 1500 мм.

Стоимость подготовки технической документации для данной тепловой сети длиной 10 км диаметром трубопровода 1500 мм определяется п.п. 1.17 и 1.18. Таблицы 10 «Объекты теплоснабжения» СБЦП 81-02-05-2001 со следующими параметрами:

Аn-1 = 62.29, Вn-1 = 604.39, Yn-1 = 1200 мм (табличные показатели п. 1.17);

Аn = 73.29, Вn= 711.07, Yn = 1400 мм (табличные показатели п. 1.18);

Х = 10 км – длина сети;

Yзад = 1500 мм – диаметр трубопровода;

Расчет стоимости определяется по формуле:

{(An + Bn * X) + [(An + Bn * X) - (An-1 + Bn-1 * X)]/(Yn - Yn-1) * (Yзад - Yn) * 0.6} * Количество * Ктек = {(73.29 + 711.07 * 10) + [(73.29 + 711.07 * 10) - (62.29 + 604.39 * 10)] / (1400 - 1200) * (1500 - 1400) * 0.6 } * 1 * 3.64 = 27326.68120 тыс.руб

Аналогично в окне переноса расценки заносим параметры Х, Yзад и Ктек, в результате получаем, что стоимость подготовки технической документации для капитального ремонта тепловой сети диаметром 1500 мм и длиной 10 км  на 4 квартал 2013 г. составит 27326.6812 тыс. руб.
